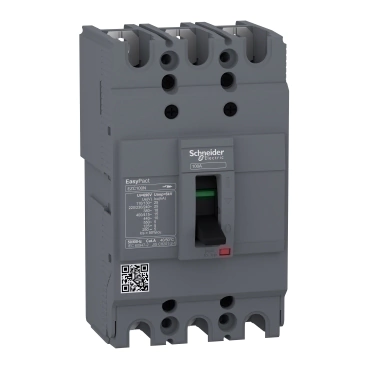

Linha: EasyPact Aplicação do dispositivo: Distribuição Descrição de polos: 3P Descrição dos polos protegidos: 3t Tipo de rede: CC; CA Frequência da rede: 50/60 Hz [In] corrente nominal: 100 A a 40 °C [Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz conforme IEC 60947-2 [Uimp] tensão suportável de impulso nominal: 6 kV conforme IEC 60947-2 [Ue] tensão de operação nominal: - 550 V CA 50/60 Hz conforme IEC 60947-2 - 250 V CC conforme IEC 60947-2 código de capacidade de interrupção: N capacidade de corte: - 10 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 - 15 kA Icu a 400..0,415 V CA 50/60 Hz para IEC 60947-2 - 18 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2 - 25 kA Icu a 110..0,130 V CA 50/60 Hz para IEC 60947-2 - 25 kA Icu a 220...240 V CA 50/60 Hz para IEC 60947-2 - 5 kA Icu a 125 V CC 1P para IEC 60947-2 - 5 kA Icu a 250 V CC 2P para IEC 60947-2 - 5 kA Icu a 550 V CA 50/60 Hz para IEC 60947-2 [Ics] capacidade de corte nominal em serviço - 5 kA a 440 V CA 50/60 Hz para IEC 60947-2 - 9 kA a 380 V CA 50/60 Hz para IEC 60947-2 - 12,5 kA a 110/130 V CA 50/60 Hz para IEC 60947-2 - 12,5 kA a 220/230/240 V CA 50/60 Hz para IEC 60947-2 - 2,5 kA a 125 V CC para IEC 60947-2 - 2,5 kA a 250 V CC para IEC 60947-2 - 2,5 kA a 550 V CA 50/60 Hz para IEC 60947-2 - 7,5 kA a 400/415 V CA 50/60 Hz para IEC 60947-2 adequação para isolamento: Sim conforme IEC 60947-2 Categoria de uso: Categoria A nome da unidade de disparo: TM-D tecnologia da unidade de disparo: Termomagnético classificação da unidade de disparo: 100 A a 50 °C Tipo de proteção: - Proteção contra curtos-circuitos - Proteção de sobrecarga grau de poluição: - 3 conforme IEC 60664-1 - 3 conforme IEC 947-1
Dados Complementares:
Tipo de controle: Alavanca articulada Modo de montagem: Fixo Suporte de montagem: Placa posterior conexões da parte de cima: Frontal conexão na parte inferior: Frontal durabilidade mecânica: 8500 ciclos durabilidade elétrica: Categoria A: 1500 ciclos 415 V CA 50/60 Hz conforme IEC 60947-2 passo de conexão: 25 mm Sinalização local: Indicação de contato positivo definição de proteção neutra: Sem proteção proteção de fuga à terra: Sem Altura: 130 mm Largura: 75 mm Profundidade: 60 mm Meio ambiente: Normas: - EN/IEC 60947-1 - GB/T 14048.2 - EN/IEC 60947-2 - JIS C8201-2-2 Grau de proteção IP: IP20 conforme IEC 60529 Grau de proteção IK: IK07 conforme IEC 62262 Temperatura ambiente para funcionamento: -25..70 °C Temperatura ambiente para armazenamento: -35..85 °C
