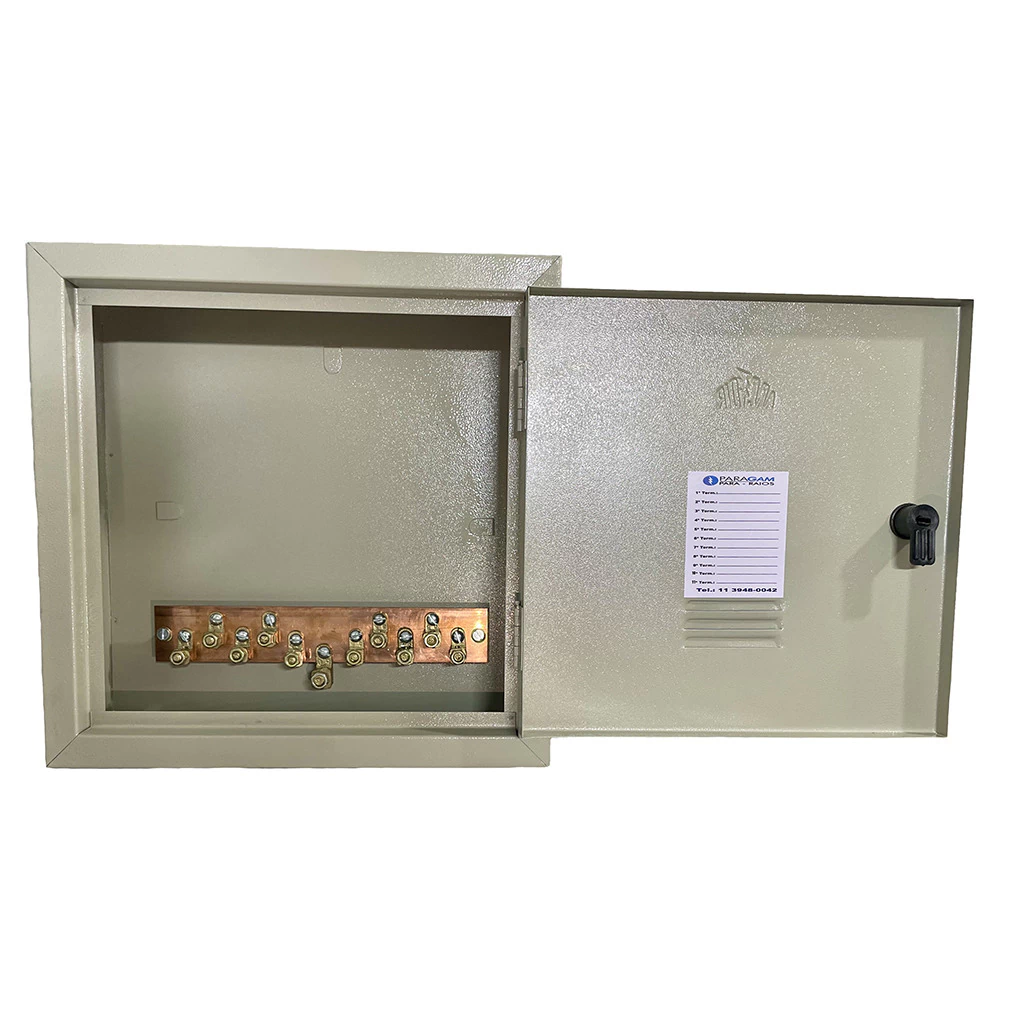

Caixa de Equipotencialização Paragam 40x40 – 11 Vias
A Caixa de Equipotencialização Paragam PG-1974 é desenvolvida para sistemas de equalização de potencial e aterramento, auxiliando na proteção de pessoas e equipamentos contra diferenças de potencial elétrico.
Fabricada em aço carbono com pintura eletrostática, possui instalação de sobrepor e conta com barramento de cobre com 11 terminais de pressão, sendo 10 terminais para 35mm² e 1 terminal central para 50mm².
Indicada para aplicações internas e externas, conforme as condições e especificações do projeto.
Principais Benefícios
✓ 11 vias / terminais
✓ Barramento de cobre
✓ 10 terminais de 35mm²
✓ 1 terminal central de 50mm²
✓ Caixa 40 x 40cm
✓ Instalação de sobrepor
✓ Fabricada em aço carbono
✓ Acabamento com pintura eletrostática
✓ Indicada para equipotencialização e aterramento
✓ Aplicação interna e externa
✓ Produto Paragam
Características Técnicas
| Característica |
Especificação |
| Produto |
Caixa de Equipotencialização |
| Marca / Fabricante |
Paragam |
| Código / Modelo |
PG-1974 |
| Tipo de Instalação |
Sobrepor |
| Número de Vias |
11 |
| Material da Caixa |
Aço carbono |
| Acabamento |
Pintura eletrostática |
| Barramento |
Cobre |
| Terminais |
Pressão |
| Terminais 35mm² |
10 unidades |
| Terminal Central 50mm² |
1 unidade |
| Aplicação |
Equipotencialização / equalização de potencial |
| Indicação |
Uso interno e externo |
Dimensões da Caixa
| Dimensão |
Medida |
| Comprimento |
400mm |
| Largura |
400mm |
| Profundidade / Espessura |
120mm |
| Dimensão Nominal |
40 x 40cm |
| Instalação |
Sobrepor |
Barramento de Cobre
A caixa possui barramento de cobre 2” x 1/8”, preparado para conexão dos condutores de equipotencialização.
| Característica |
Especificação |
| Material |
Cobre |
| Dimensão do Barramento |
2" x 1/8" |
| Área Informada |
161,04mm² |
| Peso Teórico |
1,43kg/m |
| Corrente Orientativa |
390A |
| Quantidade de Terminais |
11 |
Importante: o valor de 390A é apenas orientativo, conforme informação do fabricante. O dimensionamento elétrico definitivo deve ser realizado pelo responsável técnico pelo projeto.
Configuração dos 11 Terminais
| Quantidade |
Capacidade do Terminal |
| 10 terminais |
35mm² |
| 1 terminal central |
50mm² |
| Total |
11 vias |
Os terminais de pressão facilitam a conexão dos condutores ao barramento de equipotencialização.
Para que serve a Caixa de Equipotencialização?
A caixa de equipotencialização é utilizada para realizar a interligação e equalização dos potenciais elétricos entre diferentes elementos e equipamentos de uma instalação.
Sua função é auxiliar na redução de diferenças de potencial que possam gerar correntes indesejadas e representar riscos para pessoas, equipamentos e instalações.
Principais Aplicações
Indicada para projetos de:
- ⚡ Equipotencialização elétrica
- 🌎 Sistemas de aterramento
- ⚡ Barramento de equipotencialização
- 🏢 Instalações prediais
- 🏭 Instalações industriais
- 🏬 Instalações comerciais
- 🏗️ Obras e infraestrutura elétrica
- ⚡ Equalização de equipamentos
- 🔧 Instalações elétricas profissionais
Estrutura e Acabamento
| Característica |
Informação |
| Estrutura |
Aço carbono |
| Acabamento |
Pintura eletrostática |
| Instalação |
Sobrepor |
| Aplicação Informada |
Interna e externa |
| Barramento Interno |
Cobre |
| Número de Vias |
11 |
A construção em aço carbono com pintura eletrostática proporciona uma estrutura robusta para aplicações profissionais.
Informações Comerciais
| Informação |
Código / Especificação |
| Fabricante |
Paragam |
| Código / Modelo |
PG-1974 |
| Produto |
Caixa de Equipotencialização |
| Número de Vias |
11 |
| Dimensão |
400 x 400 x 120mm |
| EAN / GTIN |
0074468594098 |
Por que comprar a Caixa de Equipotencialização Paragam?
A Paragam PG-1974 reúne em uma única solução uma caixa metálica de sobrepor, barramento de cobre e 11 pontos de conexão, facilitando a organização e execução de sistemas de equipotencialização.
Com 10 terminais de 35mm² e 1 terminal central de 50mm², é indicada para projetos profissionais de aterramento e equalização de potencial em instalações elétricas.
⚠️ Importante
A capacidade de 390A informada para o barramento é apenas orientativa e não deve ser utilizada isoladamente para dimensionar a instalação.
O dimensionamento dos condutores, barramentos, conexões e sistema de equipotencialização deve ser realizado pelo responsável técnico, considerando as características específicas do projeto e as normas técnicas aplicáveis.
PARAGAM PG-1974 – Equipotencialização, organização e segurança para instalações elétricas profissionais.
⚠️ Importante
A capacidade de 390A informada para o barramento é apenas orientativa e não deve ser utilizada isoladamente para dimensionar a instalação.
O dimensionamento dos condutores, barramentos, conexões e sistema de equipotencialização deve ser realizado pelo responsável técnico, considerando as características específicas do projeto e as normas técnicas aplicáveis.
PARAGAM PG-1974 – Equipotencialização, organização e segurança para instalações elétricas profissionais.
